차압계 원리 이론



현대 산업 현장에서는 유체 ( 공기, 가스, 액체 ) 의 흐름과 압력을

정확하게 측정하고 제어하는 것이 필수적입니다.



특히 두 지점 사이의 압력 차이를 측정하는 차압계는

HVAC, 클린룸, 필터 관리, 공정 제어 등 다양한 분야에서 중요한 역할을 하고 있습니다.



이번 글에서는 차압계의 기본 원리와 이론, 그리고 대표적인 적용 사례에 대해 알아보겠습니다.

---



차압계란 ?



차압계는 두 지점의 압력 차이를 측정하는 장치입니다.



예를 들어, 필터 전단과 후단의 압력을 측정하며,

그 차이를 통해 필터의 막힘 정도를 파악할 수 있습니다.



즉, 절대 압력이나 게이지 압력을 직접 측정하는 것이 아니라,

상대적인 압력 차이를 측정하는 계기입니다.

---



차압계의 기본 원리



1. 압력부 ( High Pressure, Low Pressure )



- 차압계에는 보통 두개의 압력 포트가 있습니다.

- 한쪽은 고압 측 (P1) , 다른 한쪽은 저압 측 (P2)에 연결됩니다.



2. 측정 원리



- 내부에는 탄성 부품 (다이어프램, 벨로우즈, 피스톤 등) 이 있어 두 압력의 차이에 따라 변형됩니다.

- 이 변형량이 기계적 운동이나 전기적 신호로 변환되어, 눈금이나 디지털 값으로 표시됩니다.



3. 출력 표시



- 아날로그 지침형 ( 예 : 마그네헬릭 게이지 )

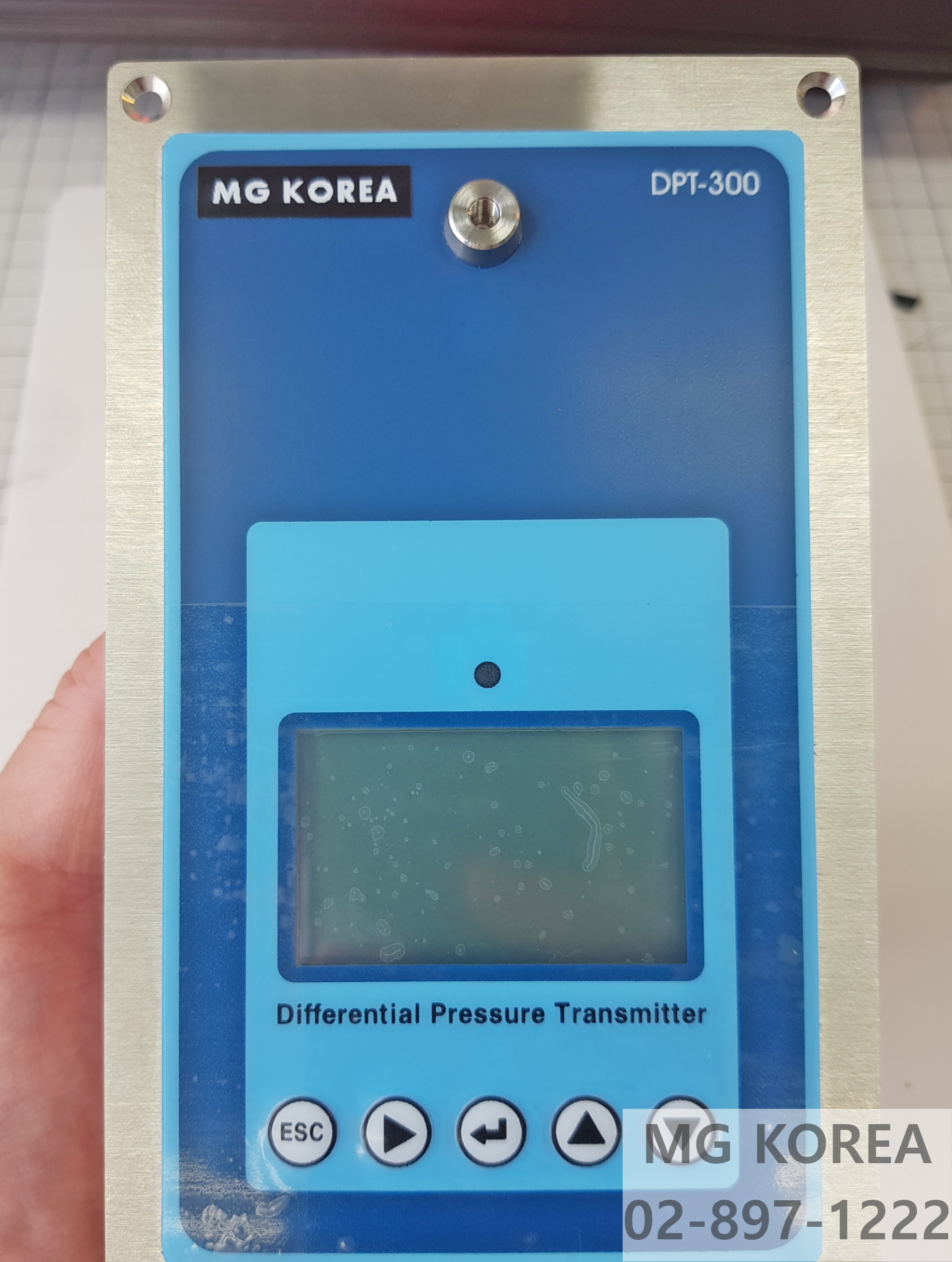

- 전기적 출력 ( 트랜스미터 형태, 4-20mA 신호 제공)

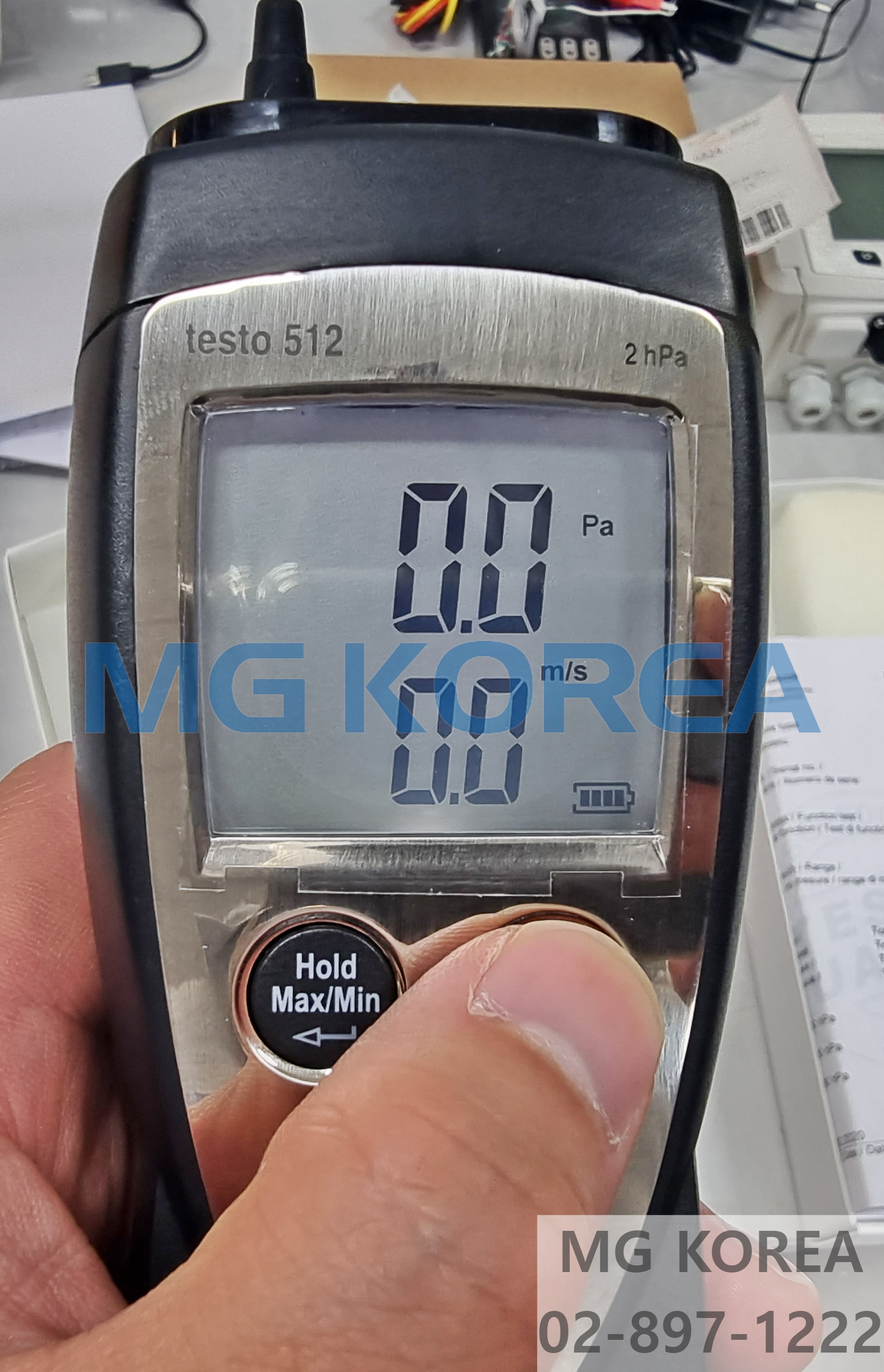

- 디지털 표시형 (휴대용 차압계 )







차압계의 주요 방식



1. 마노미터식 ( Manometer Type )



- U자관에 액체를 채워 두 압력 차이로 인한 액주 높이 변화를 측정하는 원리

- 구조가 간단하고 원리를 직관적으로 확인 가능하지만, 설치와 유지보수가 번거로움



2. 다이어프램식 ( Diaphragm Type )



- 얇은 막 (다이어프램)이 양쪽 압력 차이로 인해 변형됨

- 변형량을 기계적 링크나 전기 센서를 통해 측정

- 산업용 차압계의 대표적인 구조



3. 피스톤식 (Piston Type)



- 압력 차이에 의해 피스톤이 이동하는 방식

- 내구성이 뛰어나며, 비교적 큰 차압 측정에 유리



4. 전자식 (Electronic Type)



- 다이어프램에 부착된 스트레인 게이지나 정전용량 센서가 미세한 변형을 전기 신호로 변환

- 높은 정밀도와 빠른 응답 속도를 제공

- 트랜스미터나 디지털 차압계에 주로 적용



---



차압계의 활용 이론



- 필터 모니터링 : 필터 전,후단 압력 차이를 측정하여 막힘 여부 판단

- 유량 측정 : 오리피스, 벤투리관, 피토튜브와 결합하여 압력차로부터 유량을 산출

- 공간 압력 제어 : 클린룸, 병원 격리실 등에서 실내외 차압을 모니터링하여 청정도 유지

- 송풍기 및 펌프 성능 관리 : 장비의 정상 작동 여부 확인



---



차압계는 단순히 압력만을 측정하는 기기가 아니라,

압력 차이를 통해 유량, 필터 상태, 환경 안전성까지 확인할 수 있는 매우 중요한 계측기입니다.



원리는 다이어프램, 액주, 피스톤 등 비교적 단순하지만, 이를 바탕으로 정밀하고 신뢰성 있는 데이터를 제공하여

산업 전반에서 없어서는 안 될 도구가 되었습니다.



따라서 차압계를 제대로 이해하고 활용하는 것은

효율적인 설비 운영과 안전한 환경 관리의 핵심이라고 할 수 있습니다.

---
